Mesurer le diamètre d’un tuyau de piscine sans se tromper

Un raccord qui ne s’emboîte pas, une vanne trop petite ou une réduction oubliée peuvent immobiliser une filtration pour une erreur de quelques millimètres. Sur une piscine, la difficulté ne consiste pas seulement à relever une cote : il faut savoir quelle cote mesurer, sur quelle partie du réseau et pour quel type d’assemblage.

Les réseaux de filtration utilisent surtout du PVC rigide à coller, souvent désigné par son diamètre extérieur, ainsi que des tuyaux souples ou des raccords filetés sur certains équipements. La méthode ci-dessous permet de distinguer ces cas et d’éviter les équivalences approximatives entre millimètres, diamètres nominaux et pouces.

Avant toute mesure, identifier ce que l’on veut raccorder

Un même réseau peut réunir plusieurs géométries. Le tube PVC rigide se colle dans une emboîture ; un tuyau souple peut se fixer sur un embout cannelé avec un collier ; une pompe, un filtre ou une vanne peut aussi recevoir un raccord à visser. Ces trois liaisons ne se mesurent pas de la même manière.

Le diamètre extérieur est la référence du tube PVC à coller

Pour un tube PVC rigide de piscine, la cote commercialement utile est généralement son diamètre extérieur, relevé sur une partie droite et lisse. Un tube marqué Ø50 doit ainsi présenter environ 50 mm à l’extérieur ; un tube Ø63, environ 63 mm. C’est ce diamètre qui doit correspondre à l’alésage prévu par le manchon ou la vanne à coller.

Le diamètre intérieur n’est pas une base fiable pour choisir un raccord à coller. Il dépend de l’épaisseur de paroi du tube et peut différer d’un produit à l’autre. Il demeure utile pour un calcul hydraulique ou pour identifier certains tuyaux souples, mais pas pour déduire seul la taille d’un raccord PVC pression.

Attention aux filetages et aux tuyaux souples

Sur un raccord fileté mâle, il faut relever le diamètre au sommet des filets, mais aussi identifier le type et le pas de filetage. Sur un raccord femelle, mesurer seulement le trou d’entrée ne suffit pas davantage. Les désignations en pouces et les filetages ne sont pas automatiquement convertibles en millimètres. Lorsqu’un raccord vissé est en cause, conservez si possible la pièce déposée ou sa référence pour la comparer.

Les tuyaux souples annelés employés sur certains bassins hors-sol peuvent être proposés sous des désignations comme 32 ou 38 mm. Selon le produit, la cote annoncée peut renvoyer à l’intérieur du tuyau, à son embout ou à son diamètre nominal. La notice de l’équipement et la mesure du raccord d’origine priment alors sur toute estimation visuelle.

La méthode la plus sûre : mesurer le tube sur sa partie lisse

La mesure directe reste la plus simple lorsqu’une portion droite de canalisation est accessible. Démonter l’installation n’est généralement pas nécessaire : il suffit de dégager le tube de la terre, de l’isolant ou du collier qui masquerait sa surface, sans forcer sur un collage ancien.

1. Coupez la filtration et isolez la ligne. Si une intervention doit suivre la mesure, arrêtez la pompe, fermez les vannes utiles et attendez que la pression retombe. Cela évite une mise en eau involontaire lors d’un démontage.
2. Choisissez un tronçon cylindrique. Mesurez un morceau de tube droit, éloigné d’un coude, d’une emboîture, d’une réduction ou d’un filetage. La partie lisse donne la cote du tube ; le raccord, lui, possède sa propre géométrie.

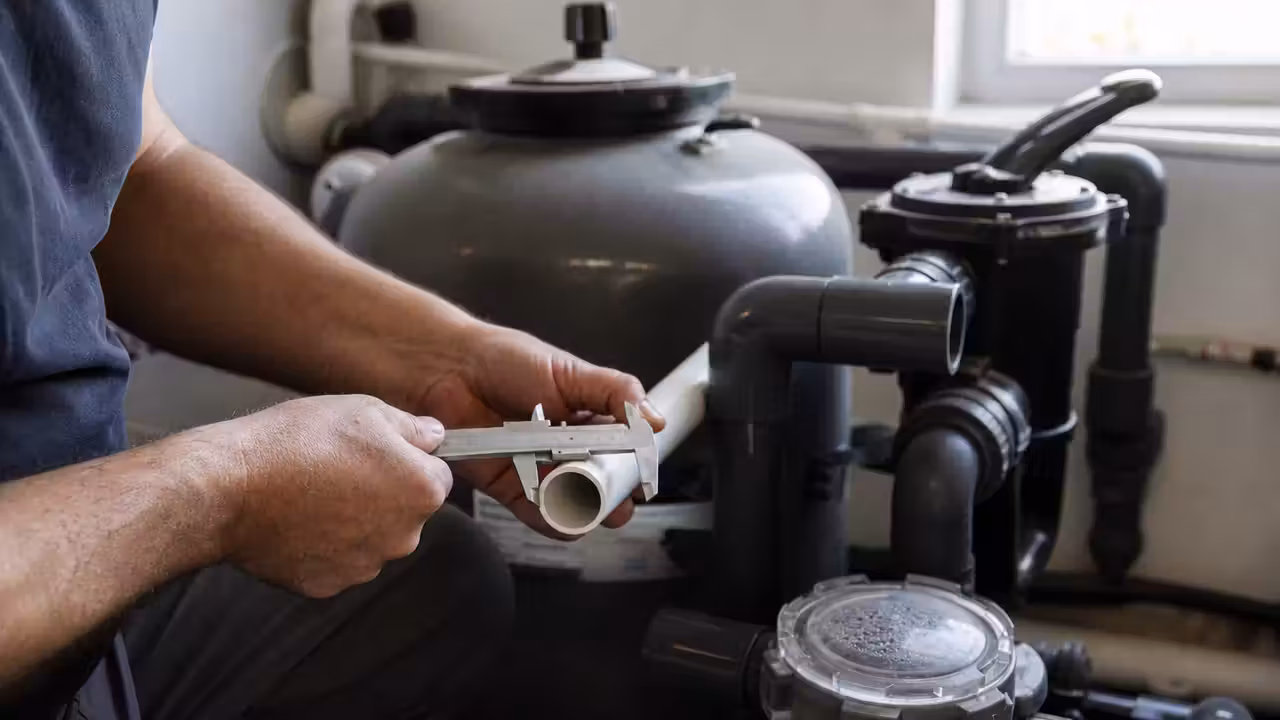

3. Relevez le diamètre extérieur. Un pied à coulisse est l’outil le plus précis. À défaut, posez une règle perpendiculairement à l’axe du tube et mesurez d’un bord extérieur à l’autre, sans compter un dépôt de calcaire ou une couche de peinture.
4. Contrôlez la mesure à un second endroit. Une différence sensible peut signaler que la première prise a été faite sur un manchon, un tuyau déformé ou une zone encrassée.
5. Vérifiez le mode de raccordement. Avant l’achat, notez séparément : tube à coller, embout cannelé, filetage mâle ou femelle, et présence éventuelle d’un écrou-union ou d’un joint.

Mesurer la circonférence quand le diamètre est inaccessible

Quand le tube est collé dans un mur, passe derrière le filtre ou ne présente aucune extrémité ouverte, la circonférence fournit une bonne alternative. Cette méthode fonctionne sur un tube rond, propre et non écrasé. Elle est moins fiable sur une gaine annelée ou un tuyau souple déformable.

Enroulez un ruban souple, une bande de papier ou une ficelle non élastique autour de la partie lisse. Marquez précisément le point de recouvrement, mesurez la longueur obtenue, puis appliquez la formule suivante : diamètre extérieur = circonférence ÷ 3,1416.

Par exemple, une circonférence de 157 mm donne 157 ÷ 3,1416, soit presque 50 mm. La cote recherchée est donc très probablement Ø50. Mieux vaut refaire le relevé deux fois : un ruban placé en biais ou trop serré suffit à fausser le résultat.

Ces repères servent à reconnaître une famille de dimensions, pas à valider un filetage. Une mesure proche de l’une de ces valeurs sur un tube lisse est parlante ; une mesure prise sur un raccord ou sur une gaine ne l’est pas nécessairement.

Tube, manchon, vanne : les cotes à ne pas confondre

Dans un assemblage collé, le tube entre dans la partie femelle du raccord. Pour remplacer une portion de canalisation, il faut donc acheter un raccord compatible avec le diamètre extérieur du tube. Pour remplacer un élément existant, il faut en plus respecter sa fonction : coude, té, réduction, vanne, union ou adaptateur de filetage.

Un écrou-union mérite une vigilance particulière. Deux pièces peuvent sembler avoir le même diamètre de passage tout en ayant une portée de joint, un filet ou une longueur différente. Le meilleur moyen de sécuriser l’achat est de relever les inscriptions présentes et de comparer la pièce entière, pas seulement l’écrou.

Ø50 ou Ø63 : le diamètre se choisit à l’échelle du réseau

Mesurer un tube existant répond à un besoin de réparation. En rénovation plus large, la question devient hydraulique : le diamètre des canalisations influence les pertes de charge, donc l’effort demandé à la pompe. Une ligne longue, très coudée ou alimentant un équipement gourmand en débit peut justifier une section supérieure. Mais il ne suffit pas de grossir un seul morceau de tube.

Le diamètre pertinent dépend du débit réel de la pompe, de la longueur aller-retour, du nombre de coudes, du filtre, des équipements ajoutés et de la configuration des aspirations et refoulements. Pour une simple réparation, conserver le diamètre d’origine est habituellement la solution la plus sûre. Pour refaire une hydraulique complète, un dimensionnement cohérent de l’ensemble du réseau est préférable à une succession de réductions.

Les vérifications à faire avant de commander

Une fois la dimension identifiée, prenez quelques minutes pour établir une fiche de relevé. Cette précaution évite les achats en double et limite les risques de fuite après collage.

• Notez le diamètre extérieur mesuré et, si elle existe, l’inscription relevée sur le tube ou le raccord.
• Précisez si chaque extrémité est à coller, à visser ou à raccorder sur un embout cannelé.
• Comptez les raccords nécessaires : une coupe dans une ligne impose souvent un manchon, voire deux unions si l’on veut faciliter une future maintenance.
• Vérifiez l’espace disponible : un coude, une vanne ou une union possède une longueur d’encombrement supérieure à celle d’un tube nu.
• Si l’installation est enterrée ou ancienne, examinez l’état du PVC visible avant de réparer localement : fissures, décoloration marquée ou collages fragiles peuvent justifier une reprise plus large.

Quand faut-il demander l’avis d’un professionnel ?

La mesure d’un tube droit est accessible à la plupart des propriétaires. En revanche, une installation qui désamorce, perd du débit, présente des fuites enterrées ou associe plusieurs diamètres mérite un diagnostic plus global. Un professionnel peut contrôler les pertes de charge, l’adéquation pompe-filtre et la compatibilité des raccordements, notamment avant l’ajout d’une pompe à chaleur, d’un électrolyseur ou d’une nage à contre-courant.

Le bon diamètre est celui qui s’accorde avec le réseau entier et l’usage attendu. Une mesure propre, complétée par l’identification du type de raccord, reste le point de départ indispensable.
