Vanne 6 voies qui laisse couler l'eau à l'égout : réparer la fuite
La vanne est en position filtration, et pourtant un filet d'eau part en continu vers l'égout. Cette fuite interne, invisible dans le local technique, vide le bassin et la facture d'eau. Elle vient presque toujours du joint étoile, qu'on remplace soi-même en moins d'une heure.
L’essentiel
- En position filtration, aucune eau ne doit sortir par l'égout : un écoulement continu signale un défaut d'étanchéité entre le rotor et le joint étoile.
- Tourner la poignée pompe en marche est la cause la plus fréquente d'un joint étoile arraché : toujours arrêter la pompe avant de changer de position.
- Une fuite de 1 litre par minute sur 8 heures de filtration fait perdre 480 litres par jour, soit près de 15 m³ par mois.
- Le joint étoile se remplace pompe coupée, circuit isolé et pression retombée, pour un coût de l'ordre de 10 à 30 euros.
- Une eau qui suinte autour de la poignée ou du couvercle relève d'un autre joint torique, pas du joint étoile.
La pompe tourne en position filtration, et pourtant un filet d'eau s'écoule en continu par la sortie égout. Le voyant de la vanne ne se vide jamais, le niveau du bassin baisse plus vite que l'évaporation ne l'explique, et le compteur d'eau tourne pour remplacer ce qui part. Cette fuite interne de la vanne multivoies est l'une des pannes les plus courantes du local technique, et l'une des plus simples à réparer une fois qu'on a compris comment la vanne fonctionne.
Comment une vanne 6 voies aiguille l'eau
Posée sur le dessus ou sur le côté du filtre, la vanne multivoies dirige l'eau venue de la pompe vers l'une de ses sorties selon la position de la poignée : filtration, lavage (contre-courant), rinçage, égout, circulation et fermé. Certains modèles ajoutent une position hivernage.
À l'intérieur, un disque rotatif, le rotor, vient s'appuyer sur un joint en étoile dont chaque branche isole un compartiment. Un ressort maintient le rotor plaqué contre ce joint. Quand la poignée est en position filtration, le compartiment relié à l'égout doit être parfaitement fermé. Un filet d'eau vers l'égout signifie donc toujours la même chose : l'étanchéité entre le rotor et le joint étoile n'est plus assurée.
| Position | Trajet de l'eau | Eau à l'égout ? |
|---|---|---|
| Filtration | Pompe, filtre de haut en bas, retour au bassin | Non |
| Lavage | Filtre traversé de bas en haut pour décoller les impuretés | Oui, volontairement |
| Rinçage | Filtre de haut en bas pour retasser le sable | Oui, volontairement |
| Égout | Pompe directement vers l'égout, sans passer par le filtre | Oui, volontairement |
| Circulation | Pompe directement vers le bassin, filtre contourné | Non |
| Fermé | Aucun passage, pompe impérativement à l'arrêt | Non |
Les causes d'une fuite vers l'égout
Une poignée mal crantée
Le cas le plus bénin. Si la poignée n'est pas enfoncée à fond dans son cran, le rotor reste légèrement décalé et laisse passer l'eau entre deux compartiments. Pompe arrêtée, il suffit de remettre la poignée exactement dans l'encoche de la position filtration, puis de relancer.
Un grain de sable ou un débris coincé sous le rotor
Après un lavage, un grain de sable, un fragment de coquillage ou un morceau de feuille peut se loger entre le rotor et le joint étoile. Le débris empêche le contact sur une petite zone, et l'eau passe. Quelques manœuvres de la poignée, pompe arrêtée, suffisent parfois à le déloger ; sinon, il faut ouvrir la vanne.
Un joint étoile usé, déformé ou décollé
C'est la cause principale sur une vanne de plusieurs années. Le caoutchouc durcit avec le chlore et la chaleur, se creuse au passage du rotor, ou se décolle partiellement de son logement. Une branche entaillée suffit à relier le compartiment de filtration à celui de l'égout.
Une vanne manœuvrée pompe en marche
Tourner la poignée pendant que la pompe fonctionne force le rotor contre le joint étoile sous pression et arrache souvent une branche du joint. C'est l'origine la plus fréquente d'un joint étoile abîmé sur une vanne récente.
La règle à ne jamais enfreindre
Toujours arrêter la pompe avant de changer la position de la vanne, même pour quelques secondes. Et ne jamais mettre la pompe en marche en position « fermé » : sans passage possible, la pression monte brutalement et peut endommager la pompe, la vanne ou le filtre.
Une pression trop forte dans le filtre
Un sable colmaté fait monter la pression dans la cuve. Un joint étoile déjà fatigué qui tenait à pression normale cède alors et laisse passer l'eau. Si la fuite apparaît en même temps qu'une aiguille de manomètre haute, le lavage du filtre fait partie du diagnostic, comme l'explique notre article sur une pression de filtre à sable trop élevée.
Fuite interne ou fuite externe : ne pas se tromper de joint
Une vanne 6 voies compte plusieurs joints, et chacun trahit sa panne différemment. Avant de démonter, il faut savoir lequel est en cause.
| Symptôme | Pièce en cause | Gravité |
|---|---|---|
| Eau vers l'égout en position filtration | Joint étoile, rotor ou ressort | Perte d'eau continue, invisible si l'égout est enterré |
| Eau qui suinte autour de la poignée | Joint torique de l'axe du rotor | Fuite visible, souvent lente |
| Eau sur le pourtour du couvercle | Grand joint du couvercle ou vis desserrées | Fuite visible, s'aggrave avec la pression |
| Eau aux raccords filetés de la vanne | Étanchéité des raccords ou joints de sortie | Fuite visible au local technique |

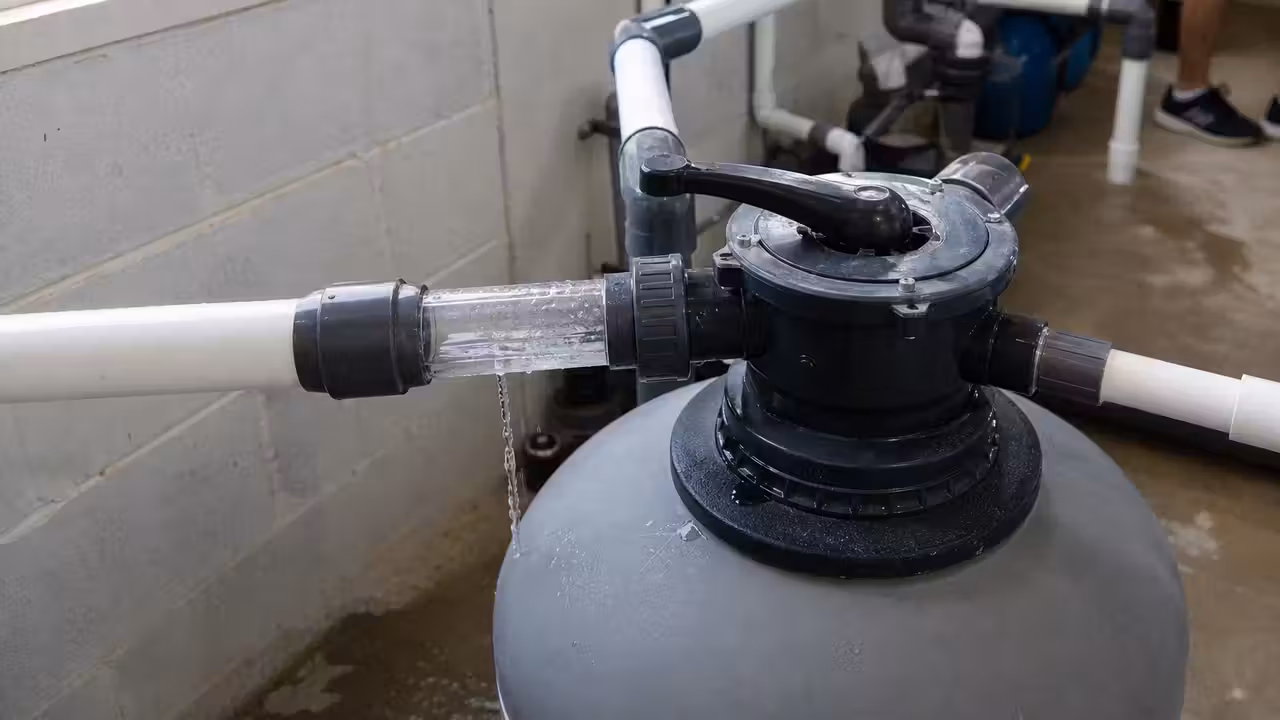

La fuite vers l'égout est la plus sournoise, car elle ne mouille pas le local technique. Le voyant transparent monté sur la sortie égout de nombreuses vannes permet de la repérer d'un coup d'œil : en filtration, il doit rester immobile, sans écoulement.
Ce que coûte une vanne qui fuit
Un filet d'eau paraît négligeable. Le calcul dit autre chose. Un débit de 1 litre par minute représente 60 litres par heure ; sur 8 heures de filtration quotidienne, cela fait 480 litres par jour, soit près de 15 m³ par mois. Chaque mois, c'est près d'un tiers du volume d'un bassin de 8 × 4 mètres qui part à l'égout, sans compter les produits de traitement dissous dans cette eau.
480 L
perdus par jour pour 1 L/min sur 8 h de filtration
≈ 15 m³
perdus par mois au même débit
4-5 €
ordre de grandeur du prix du m³ d'eau, assainissement compris, selon les communes
Au prix de l'eau potable, assainissement compris, la facture peut atteindre plusieurs dizaines d'euros par mois, bien plus que le prix d'un joint étoile.
Réparer : ouvrir la vanne et remplacer le joint étoile
L'opération est à la portée d'un bricoleur soigneux. Elle demande un tournevis, de la graisse silicone et un joint étoile correspondant exactement au modèle et au diamètre de la vanne, le plus souvent 1 pouce ½ ou 2 pouces.
- Couper la pompe au coffret électrique. Pas seulement à l'horloge : un redémarrage programmé pendant l'intervention serait dangereux.
- Isoler le circuit. Si le filtre est situé sous le niveau de l'eau, fermer les vannes d'aspiration et de refoulement pour éviter que le bassin ne se vide par la vanne ouverte.
- Faire tomber la pression. Ouvrir le purgeur d'air du filtre et attendre que le manomètre revienne à zéro.
- Dévisser le couvercle. Retirer les vis en croix, puis soulever l'ensemble couvercle, rotor et poignée. Photographier l'ordre des pièces.
- Inspecter et nettoyer. Retirer l'ancien joint étoile, gratter doucement les résidus de colle ou de calcaire dans son logement, contrôler que la face du rotor n'est ni rayée ni fendue.
- Poser le joint neuf. Selon les modèles, il se colle avec l'adhésif recommandé par le fabricant ou s'emboîte simplement ; respecter la notice et laisser sécher le temps indiqué.
- Remonter et graisser. Graisser à la graisse silicone le joint torique de l'axe et le grand joint de couvercle, jamais à la vaseline. Serrer les vis progressivement et en croix.
- Tester. Rouvrir les vannes, purger l'air, lancer la pompe en filtration et surveiller le voyant égout pendant plusieurs minutes.
Joint, ressort ou vanne complète
Un joint étoile coûte généralement de l'ordre de 10 à 30 euros. Si le rotor est fendu, si le ressort est affaibli ou si le corps de vanne est fissuré par le gel, le remplacement de la vanne entière devient plus raisonnable, pour un budget qui varie fortement selon la marque et le diamètre. La nouvelle vanne doit être compatible avec la cuve et l'entraxe de ses raccords.
Prévenir la panne
- Arrêter la pompe à chaque manœuvre de la poignée, sans exception.
- Laver le filtre avant que la pression ne s'envole, pour ne pas forcer un joint vieillissant ; le principe du contre-lavage est détaillé dans notre dossier sur le fonctionnement d'un filtre à sable.
- Toujours finir un lavage par un rinçage, qui retasse le sable et limite les grains projetés vers la vanne.
- À l'hivernage, vidanger la vanne et la placer sur la position recommandée par le fabricant, souvent hivernage ou entre deux crans, pour ne pas laisser le joint comprimé tout l'hiver.
- Contrôler le voyant égout à chaque remise en route de saison, pompe en filtration.
Questions fréquentes
Pourquoi de l'eau coule à l'égout alors que ma vanne est sur filtration ?
Le rotor de la vanne ne ferme plus parfaitement le compartiment relié à l'égout. Les causes habituelles sont une poignée mal enfoncée dans son cran, un grain de sable coincé sous le rotor, ou un joint étoile usé, entaillé ou décollé. Une pression trop élevée dans un filtre encrassé peut aussi faire céder un joint déjà fatigué.
Comment changer le joint étoile d'une vanne 6 voies ?
Couper la pompe au coffret, fermer les vannes si le filtre est sous le niveau de l'eau, ouvrir le purgeur pour faire tomber la pression, puis dévisser le couvercle et sortir le rotor. Retirer l'ancien joint, nettoyer son logement, poser le joint neuf selon la notice du fabricant, graisser les joints toriques au silicone et remonter en serrant les vis en croix.
Peut-on tourner la vanne 6 voies quand la pompe fonctionne ?
Non. Manœuvrer la poignée sous pression force le rotor contre le joint étoile et peut en arracher une branche, ce qui provoque ensuite une fuite permanente vers l'égout. Il faut toujours arrêter la pompe, changer de position, vérifier que la poignée est bien crantée, puis relancer la filtration.
Combien d'eau perd une vanne 6 voies qui fuit ?
Tout dépend du débit de la fuite. Un filet d'un litre par minute, pendant 8 heures de filtration quotidienne, représente 480 litres par jour, soit près de 15 m³ par mois. Au prix moyen de l'eau, assainissement compris, la perte dépasse vite le prix d'un joint étoile neuf.
Faut-il changer toute la vanne ou seulement le joint ?
Le joint étoile suffit dans la majorité des cas. Le remplacement complet se justifie si le rotor est fendu ou rayé, si le ressort ne plaque plus le rotor, si le corps de vanne a été fissuré par le gel ou si les pièces détachées du modèle ne se trouvent plus. La nouvelle vanne doit correspondre au diamètre et aux raccords de la cuve.
